变压器变比组别测试仪

UABC-TA变压器变比组别测试仪

微安电力专业生产变压器变比组别测试仪,厂家实力雄厚,专业研发变压器变比组别测试仪十余年,本公司生产的UABC-TA变压器变比组别测试仪测试速度快,稳定,精准,市场应用广泛
说明书 打印产品 产品ID: 43
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「变压器变比组别测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 变压器变比组别测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

变压器变比组别测试仪简介   ----Product introduction

UABC-TA 多功能变压器变比组别测试仪是我公司推出的第二代专业变压器变比组别测试设备,可用于电力系统的三相变压器、单相变压器、PT电压互感器、CT电流互感器、Z型变压器变比、组别、极性测试。仪器保护完善,过载时会自动提示输出短路保护,在测试具有多个分接档位的变压器时,只需设置一次参数,在测试各个分接位时都可以自动计算出该分接位的变比误差值以及该分接位的具体位置,不必再做数据改动。仪器采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性测试的理想仪器。

主要特点

1、全三相正弦逆变电源输出,输出电压自动调节,具有软启、软停功能,因此测试速度快、精度高。
2、三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。
3、具有盲测功能,即在不知道高、低压联结方式时进行变比、组别测试。
4、CT变比极性测试功能。
5、单相测试时具有角差测试功能。
6、分接档位最高可测试到197档。
7、测试量程宽,最高可达10000。
8、高低压反接保护功能。
9、输出短路保护功能。
10、本机可存储测试数据500条,U盘存储数据格式为Word格式,可直接在电脑上编辑打印。
11、面板式热敏打印机,可现场快速打印试验结果。
12、体积小、重量轻,方便携带使用。

变压器变比组别测试仪参数   ----Technical parameter

型号 UABC-TA
测试用途 变压器变比、组别、极性、以及角度测量。
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频率 50/60Hz
允许频率 45Hz~65Hz
输入功率 40VA
接头 标准交流插口60320
输出范围 20V档位 电压0~20V;电流0~10A
50V档位 电压0~50V;电流0~5A
测量范围 变比测试范围 0.5~10000
组别测试范围 1~12
角差测试范围 0°~360°
测试精度 变比测试精度 ±0.1%(0.5~1000)
±0.2%(1001~2000)
±0.3%(2001~4000)
±0.5%(4001~10000)
角差测试精度 30'
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
湿度 相对湿度:5%~95%,不结露
物理特性 尺寸 360×220×150mm3
重量 ≈5kg(不包括附件)

变压器变比组别测试仪图片   ----Picture display

图片变压器变比组别测试仪主机...
变压器变比组别测试仪

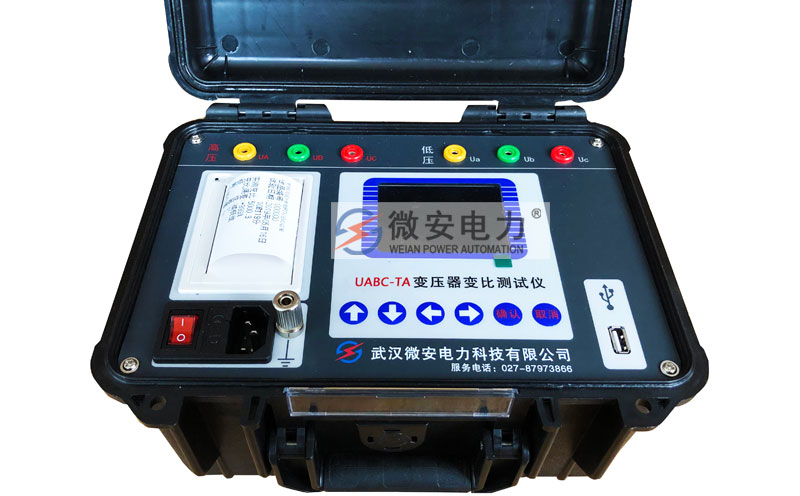

变压器变比组别测试仪-面板

变压器变比组别测试仪

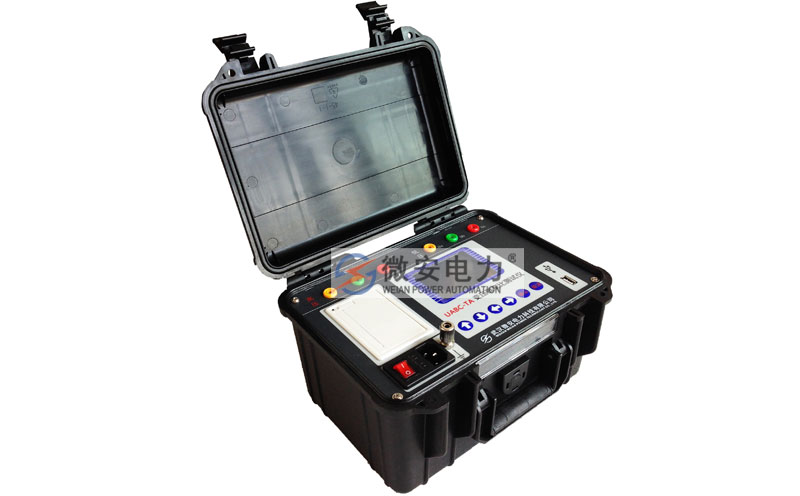

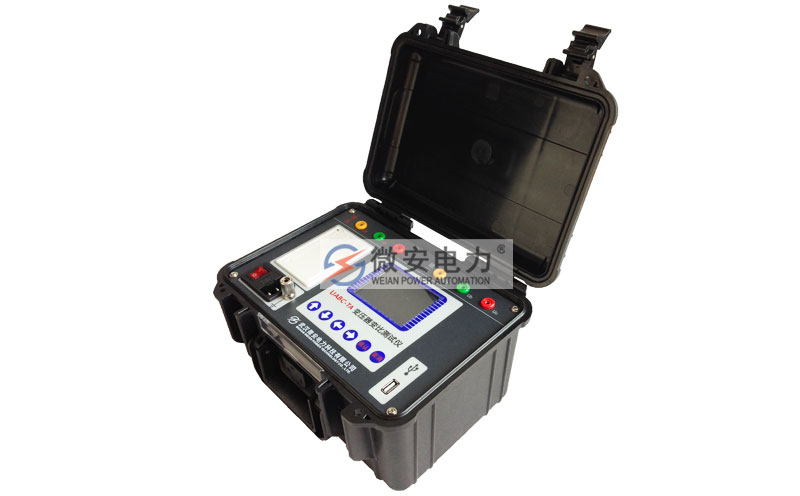

变压器变比组别测试仪-正面

变压器变比组别测试仪

变压器变比组别测试仪-左侧

变压器变比组别测试仪

变压器变比组别测试仪-右侧

图片变压器变比组别测试细节...
变压器变比组别测试仪

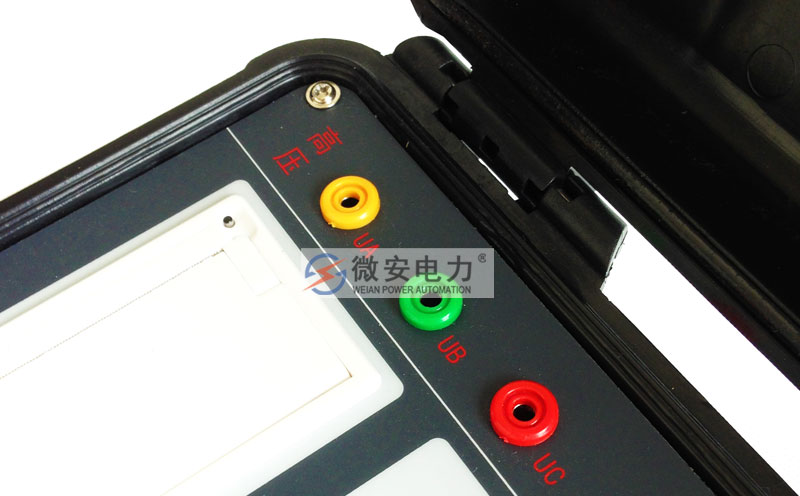

变压器变比组别测试仪-高压接线端子

变压器变比组别测试仪

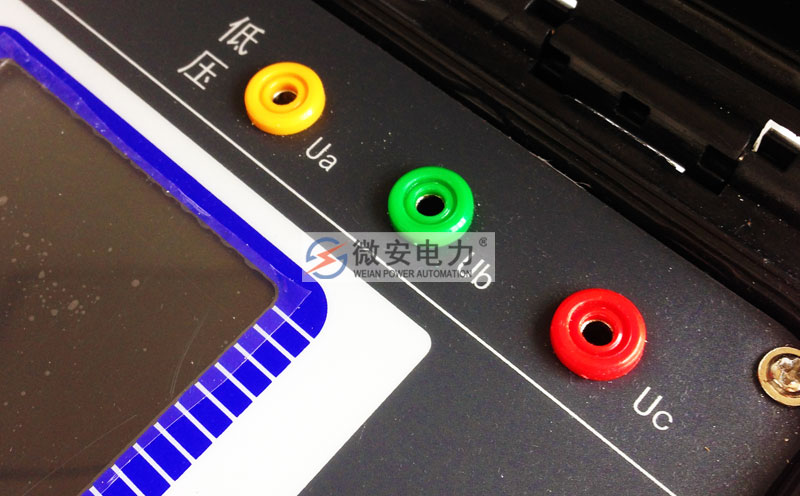

变压器变比组别测试仪-低压接线端子

变压器变比组别测试仪

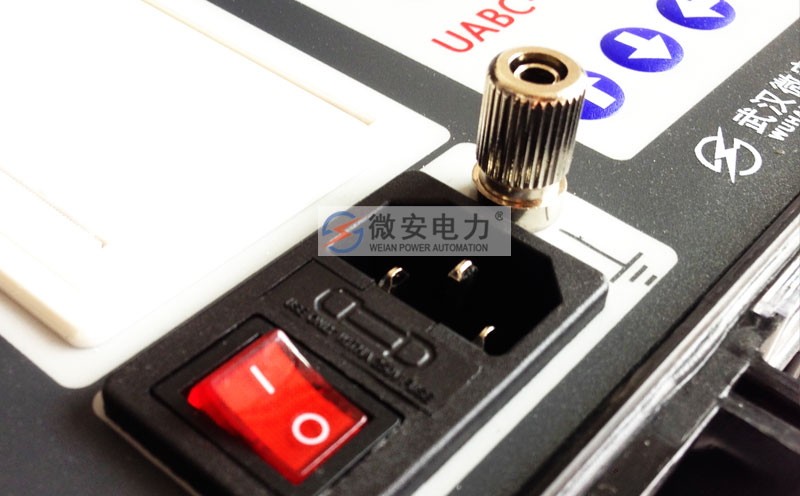

变压器变比组别测试仪-接地/电源

变压器变比组别测试仪

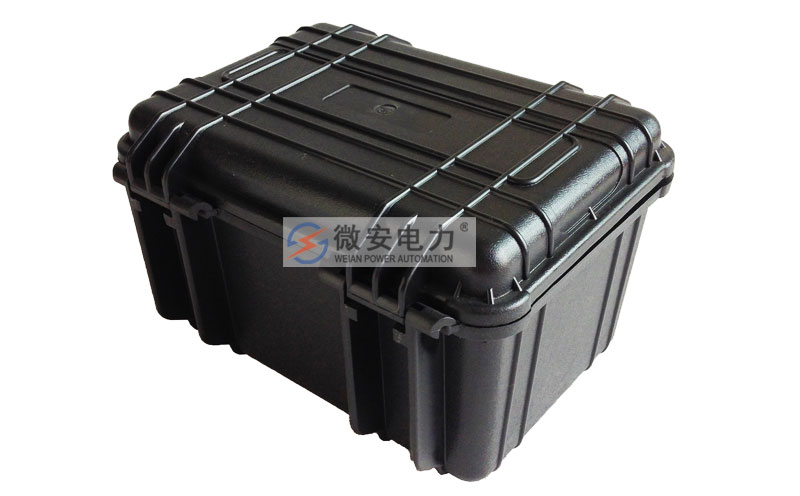

变压器变比组别测试仪-机箱

变压器变比组别测试仪附件配件   --------Accessories

本产品UABC-TA变压器变比组别测试仪详细清单请以说明书或代销合同为准

UABC-TA变压器变比组别测试仪 1台 安全接地保护线 1根
打印纸、保险管 若干 变比测试线夹 1套(红黑各一把)
电源线 1根 检验报告 1本
说明书 1本 合格证 1张
图片变压器变比组别测试仪附件...
变压器变比组别测试仪

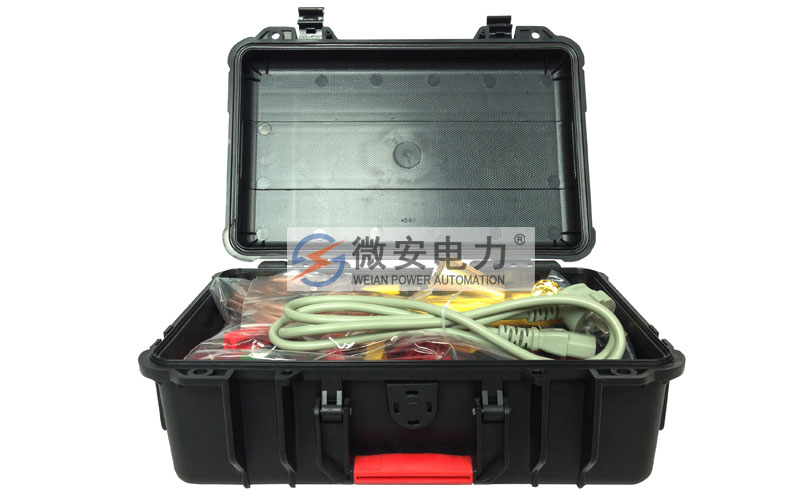

变压器变比组别测试仪-附件箱(全)

变压器变比组别测试仪

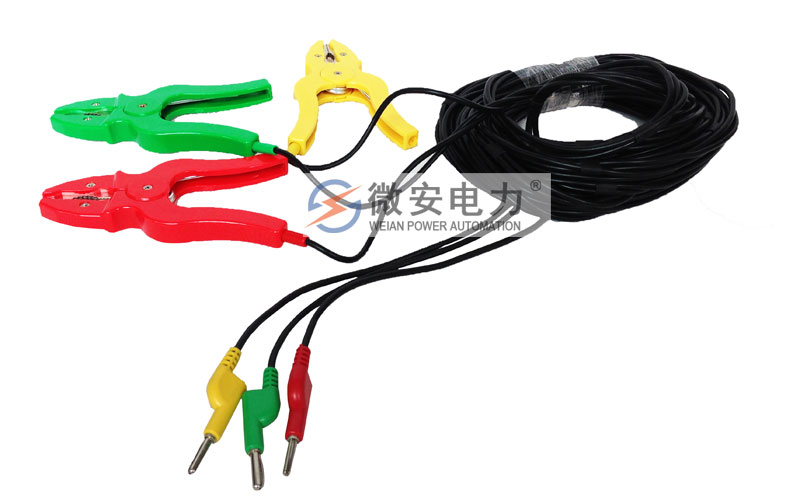

变压器变比组别测试仪-测试夹黑

变压器变比组别测试仪

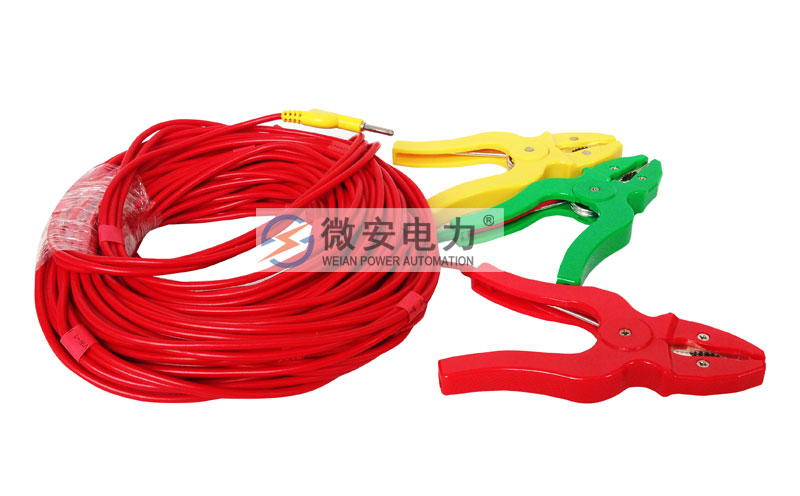

压器变比组别测试仪-测试夹红

变压器变比组别测试仪

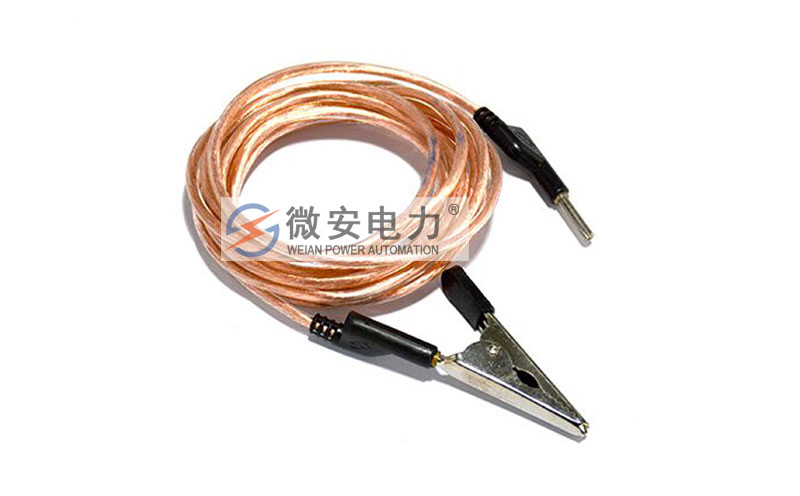

压器变比组别测试仪-接地线

图片变压器变比组别测试仪附件...
变压器变比组别测试仪

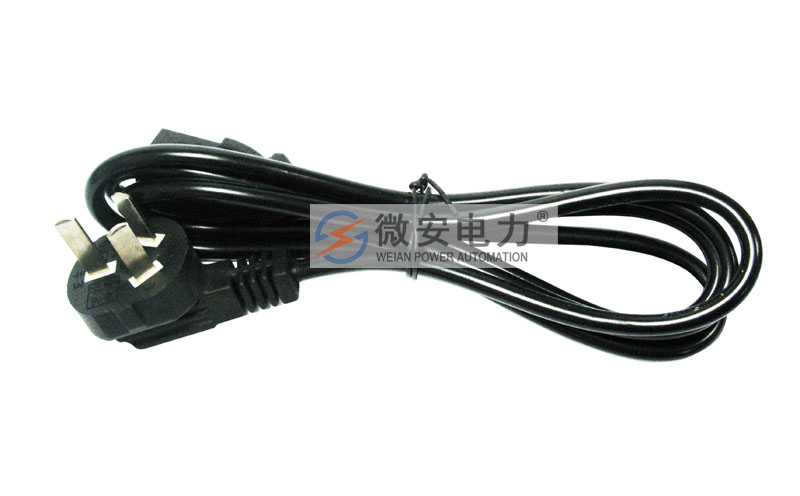

变压器变比组别测试仪-电源线

变压器变比组别测试仪

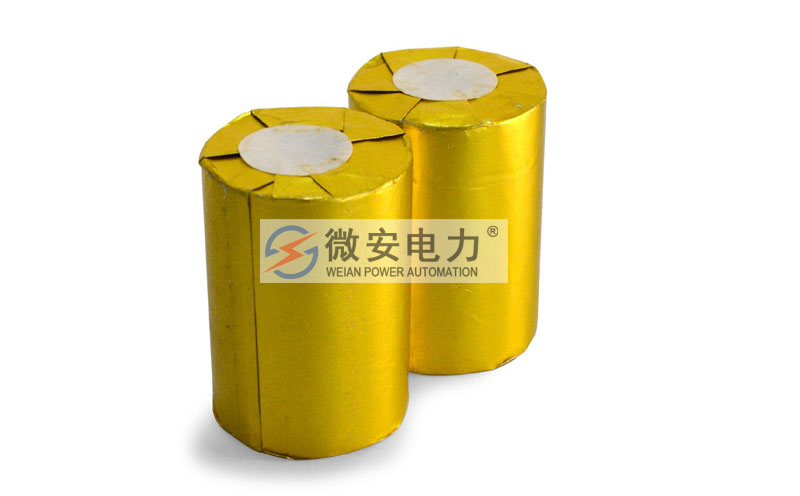

变压器变比组别测试仪-打印纸

变压器变比组别测试仪

压器变比组别测试仪-保险管

变压器变比组别测试仪

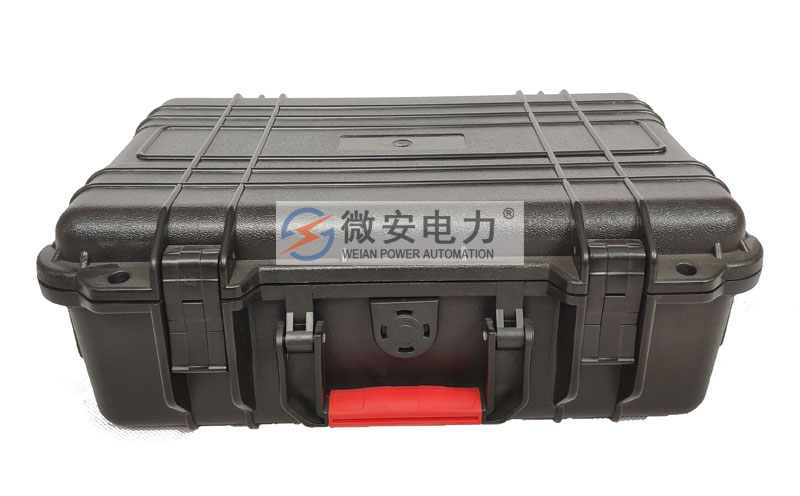

压器变比组别测试仪-附件箱

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
