高精度回路电阻测试仪

UAHL-100P高精度回路电阻测试仪

微安电力专业生产高精度回路电阻测试仪,高精度回路电阻测试仪又称开关回路电阻测试仪,接触电阻测试仪,是电力行业对高压开关接触电阻测试的专用设备
说明书 打印产品 产品ID: 76
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「高精度回路电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 高精度回路电阻测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

高精度回路电阻测试仪简介   ----Product introduction

目前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准DL/T845.4—2004《电阻测量装置通用技术条件:回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量(隔离)开关、断路器等接触电阻的测量电流不小于直流100A,最小电流维持时间不低于60S的规定,确保试验结果准确。

高精度回路电阻测试仪操作面板采用人体工学设计,符合操作习惯,采用高频开关电源和数字电路技术,适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻,测试结果用大屏幕液晶LCD显示,并有数据存储、输出打印、时间设置等功能,另有50A档位供用户选择;自定义测试时间,最大设定时间599S,远大于标准规定的60S;是能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪,性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

回路电阻测试仪

主要特点

1、大电流:采用开关电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。
2、高稳定性:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
3、高精度:采用双路高速16位Σ-Δ AD采样,数字信号处理技术,最高分辨力达到0.01μΩ,是能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪,性能超过了进口大电流微欧计。
4、智能化:进口高性能CPU,测量时系统根据信号大小自动切换量程,确保测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流,确保仪器安全使用。
5、高品质:关键部件全部采用进口元件,通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响,军品接插件的使用增强了抗振性能。
6、功能强大:电流流50A、100A中自由选择,测试时间在5s~599s内任意设定,克服其他同类仪器无法设定测量时间或连续工作时间过短的缺陷,远远超过其他同类仪器的性能。
7、人机界面友好:旋转鼠标输入数据,方便快捷,自主设置仪器日期、时间,实时保存测量数据,即时打印测量结果。
8、USB转存:通过USB接口将测量数据转存到U盘,结合上位机软件对测量数据进一步分析处理。
9、使用方便:体积小、重量轻,便于携带。

高精度回路电阻测试仪参数   ----Technical parameter

型号 UAHL-100P
名称 智能回路电阻测试仪、接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪
测量范围 1~2999.9μΩ
分辨率 0~99.99,0.01μΩ 100.0~2999.9,0.1μΩ
测试电流 DC50A、100A两档固定输出
测量精度 ±(0.5% rd+2d)
连续工作时间 5s~599s
显示方式 大屏幕中文液晶显示
通信方式 USB或RS232串口
工作电源 AC220V±10% 50Hz
整机功率 600W
存储记录 200条
工作环境 温度-10℃~40℃,湿度:≤80%RH
体积 380×300×260 mm3
重量 6kg(不含附件)



高精度回路电阻测试仪图片   ----Picture display

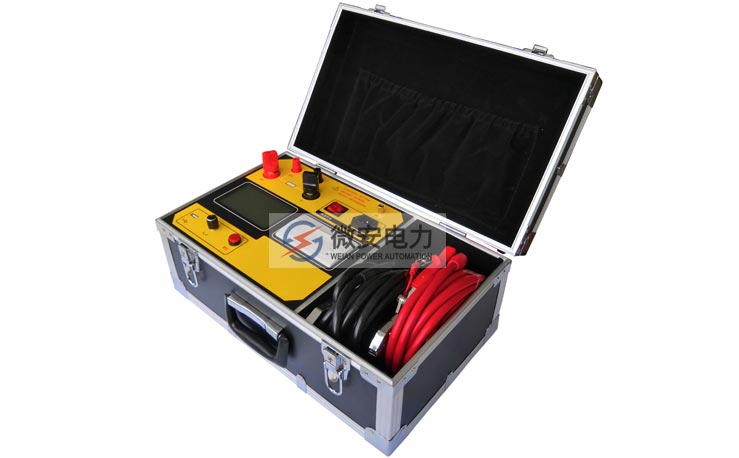

图片高精度回路电阻测试仪主机...
高精度回路电阻测试仪

面板

高精度回路电阻测试仪

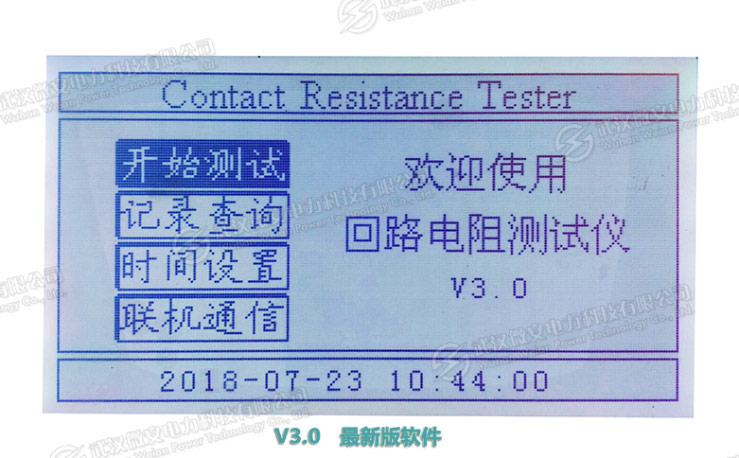

软件界面

高精度回路电阻测试仪

左侧

高精度回路电阻测试仪

右侧

图片高精度回路电阻测试仪细节...

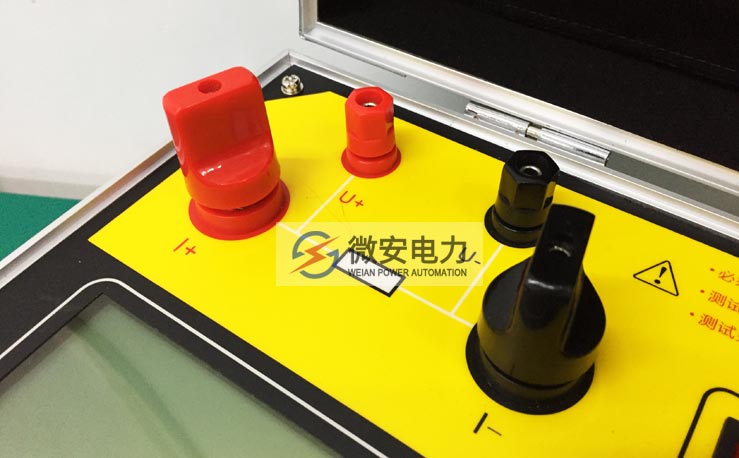

高精度回路电阻测试仪

接线柱/p>

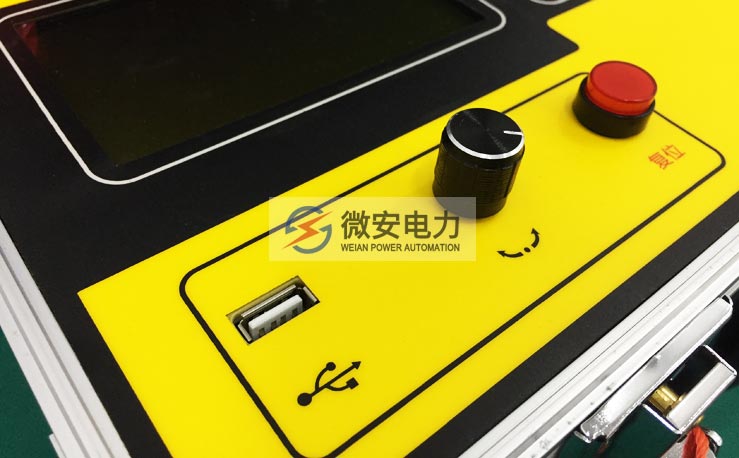

高精度回路电阻测试仪

按键/鼠标

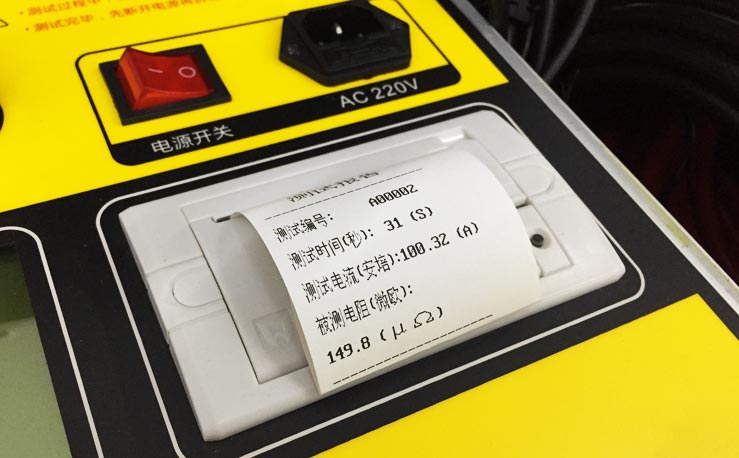

高精度回路电阻测试仪

打印机

高精度回路电阻测试仪

电源

高精度回路电阻测试仪附件配件   --------Accessories

本产品UAHL-100P高精度回路电阻测试仪回路电阻测试仪详细清单请以说明书或代销合同为准

回路电阻测试仪 1台 测试线夹 2根
接地线 1根 电源线 1根
保险管(5A) 3个 光盘 1张
打印纸 2卷 检验报告 1本
说明书 1本 合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

图片UAHL-100P高精度回路电阻测试仪附件...
高精度回路电阻测试仪

测试夹红

高精度回路电阻测试仪

测试夹黑

高精度回路电阻测试仪

接地线/保险管

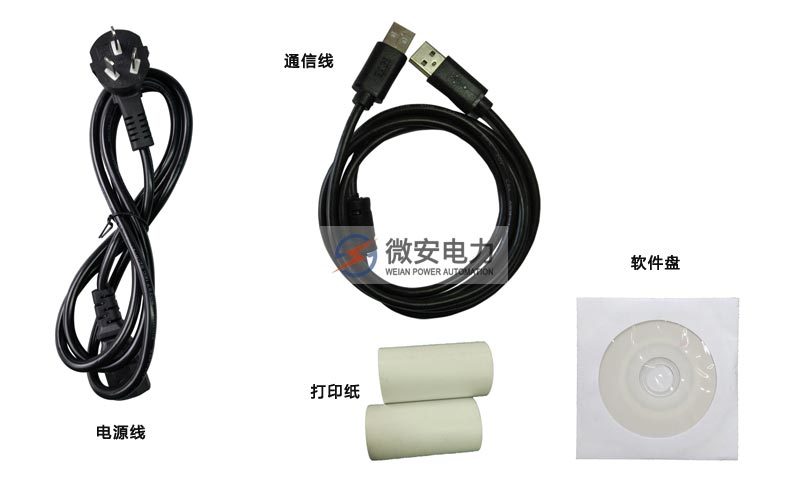

高精度回路电阻测试仪

电源线/通信线/软件/打印纸

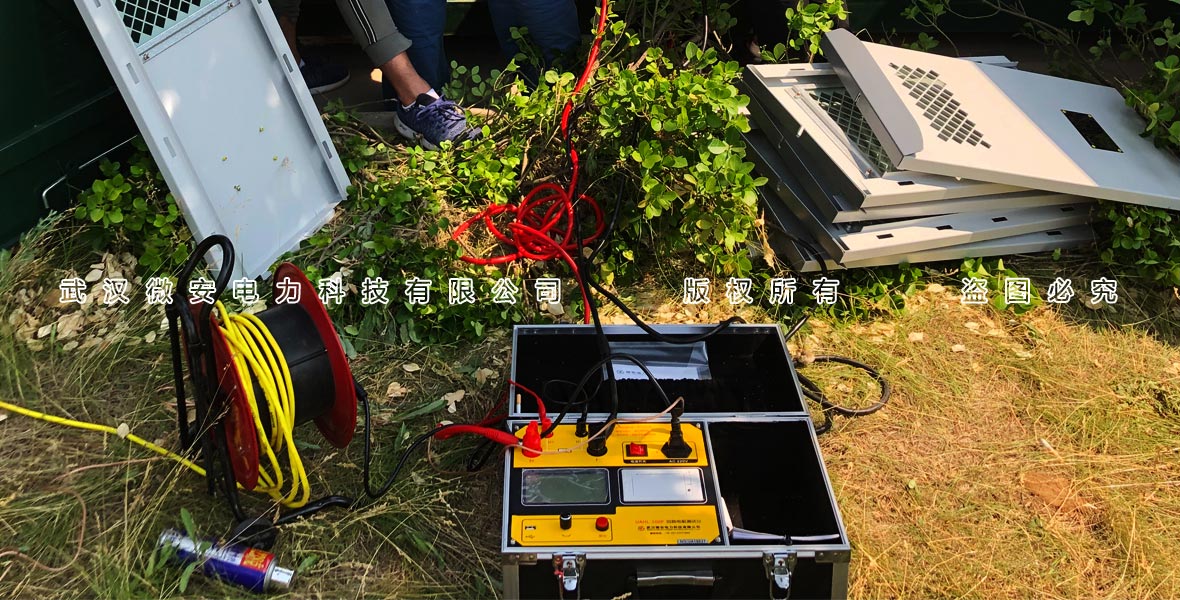

高精度回路电阻测试仪技术应用   --------Technology application

回路电阻测试仪



回路电阻测试仪
