六相继电保护测试仪

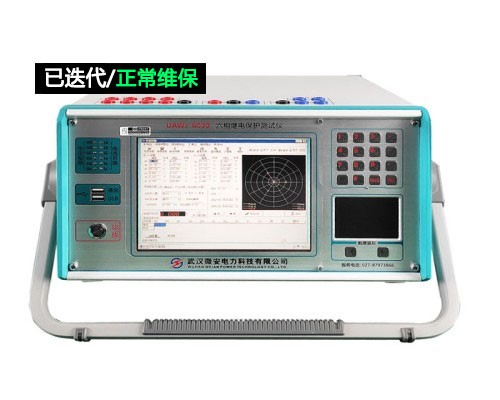

UAWJ-6030六相继电保护测试仪

UAWJ-6030六相继电保护测试仪又称为微机继电保护测试仪,主要用于对继电保护装置进行动作值、动作时间及保护功能的测试,同时6路电压及6路电流,非常方便进行变压器差动保护试验...
说明书 打印产品 产品ID: 201
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「六相继电保护测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 六相继电保护测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

六相继电保护测试仪简介   ----Product introduction

UAWJ-6030六相继电保护测试仪又成为六相微机继电保护测试仪、六相继保仪、六相微机继保仪、六相继保测试仪等,是我公司在广泛听取用户意见后全新改版的新一代小型便携式六相继电保护测试仪。

内置高性能工控机和高速数字信号处理器,真16位DAC模块、新型模块式高保真大功率功放,自带TFT真彩色LCD显示器和嵌入式微机键盘。

该六相微机继电保护测试仪既可以单独操作,也可以连接笔记本电脑操作。操作功能强大,体积小,精度高。既具有大型测试仪优越的性能、强大的功能,又具有小型继电保护测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继电保护测试工作者得心应手的好工具。



六相继电保护测试仪

主要特点

1、具有电压电流各两组, 输出达6相电压6相电流,还具有12相输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

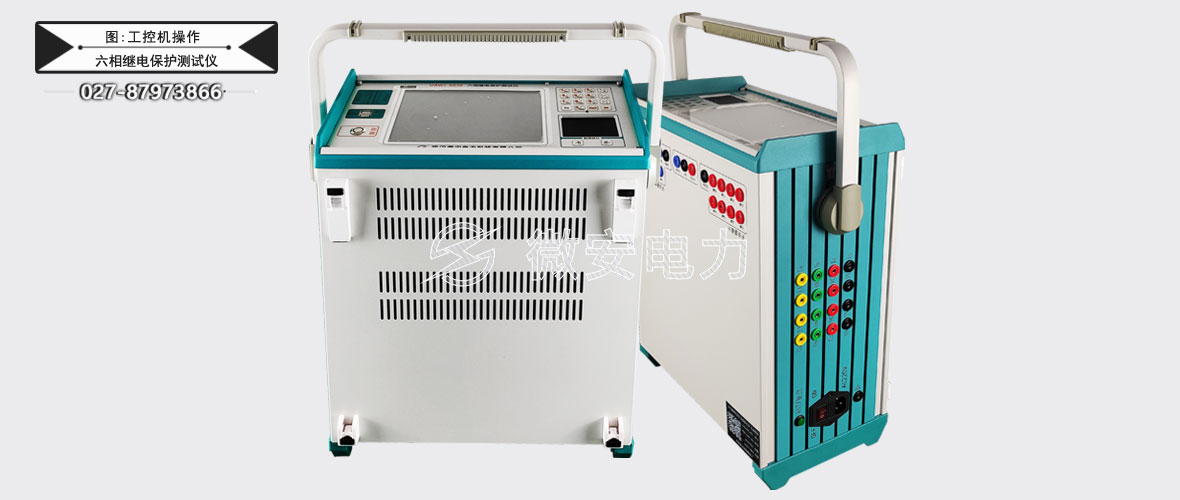

2、操作方式:该微机继电保护测试仪直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定
3、新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良
4、高性能主机:输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便
5、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试
6、该六相微机继电保护测试仪具有独立专用直流电源输出:设有一路110V 及 220V专用可调直流电源输出
7、接口完整:装置带有USB通讯口,该微机继电保护测试仪可与计算机及其它外部设备通信
8、自我保护功能:散热结构设计合理,硬件保护措施可靠完善,该六相微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能

六相继电保护测试仪参数   ----Technical parameter

1.交流电流源
相电流输出(有效值)  0--30A/相,精度:0.2%  ±5mA
六相并联输出(有效值) 0--180A/六相,同相位并联输出
相电流长时间允许工作值 10A
每相最大输出功率     300VA
六相并联电流最大输出功率 1000VA
六并电流最大输出工作时间  10s
频率范围 0--1000Hz ,精度0.01Hz
谐波次数 2--20次
相位 0--360°,精度0.1°
2.直流电流源
直流电流输出 0--±20A/相,精度:0.2%  ±5mA
3.交流电压源
相电压输出(有效值) 0--125V/相,精度:0.2%  ±5mV
线电压输出(有效值) 0--250V
相电压/线电压输出功率 75VA/100VA
频率范围 0--1000Hz,精度:0.001Hz
谐波次数 2--20次
相位 0--360°,精度:0.1°
4.直流电压源
相电压输出幅值 0--±150V   精度:0.2%  ±5mV
线电压输出幅值 0--±300V
相电压/线电压输出功率 90VA/180VA
5.开关量端子
开关量输入端子 8对
空接点 1--20mA,24V 装置内部有源输出
电位翻转 无源接点:低阻短接信号;有源接点:0-250V DC
开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A
6.其他
时间范围   1ms--9999s,测量精度:1ms
尺寸重量 410×190×420(mm3),约20kg
发货尺寸/重量 570×400×750(mm3),约34kg



六相继电保护测试仪图片   ----Picture display

六相继电保护测试仪



六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

六相继电保护测试仪

图片UAWJ-6030 六相继电保护测试仪实拍展示...
六相继电保护测试仪

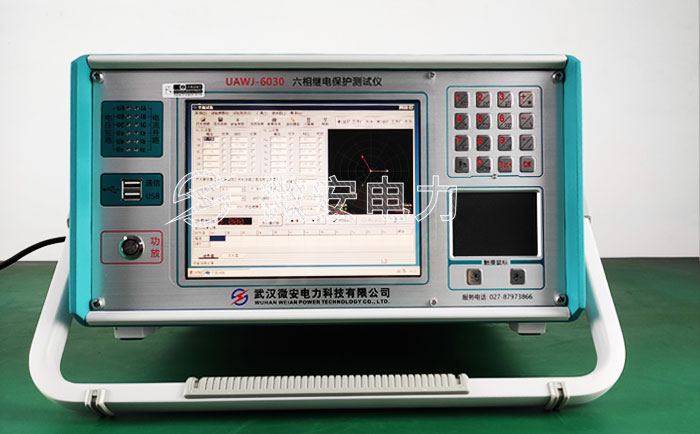

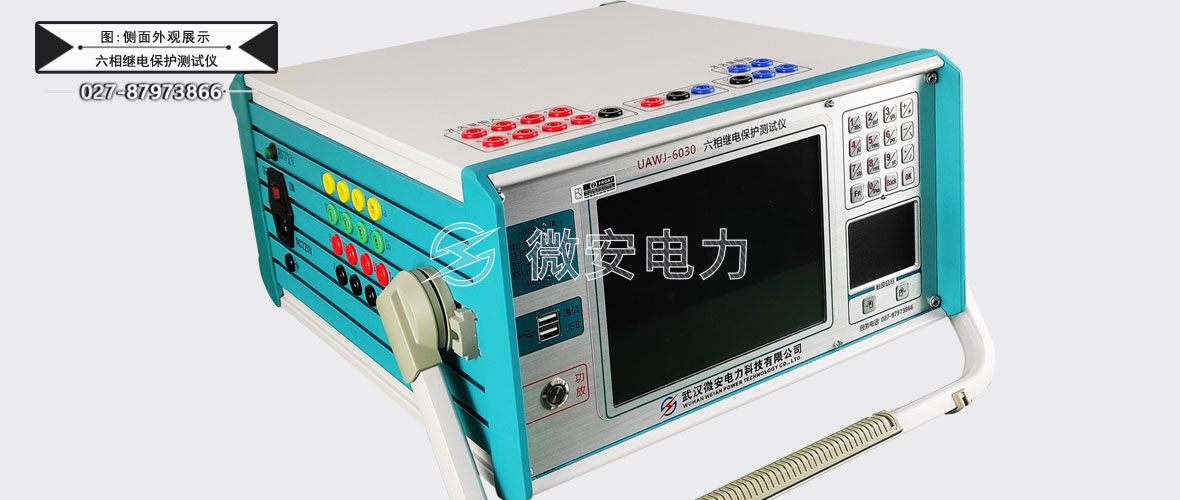

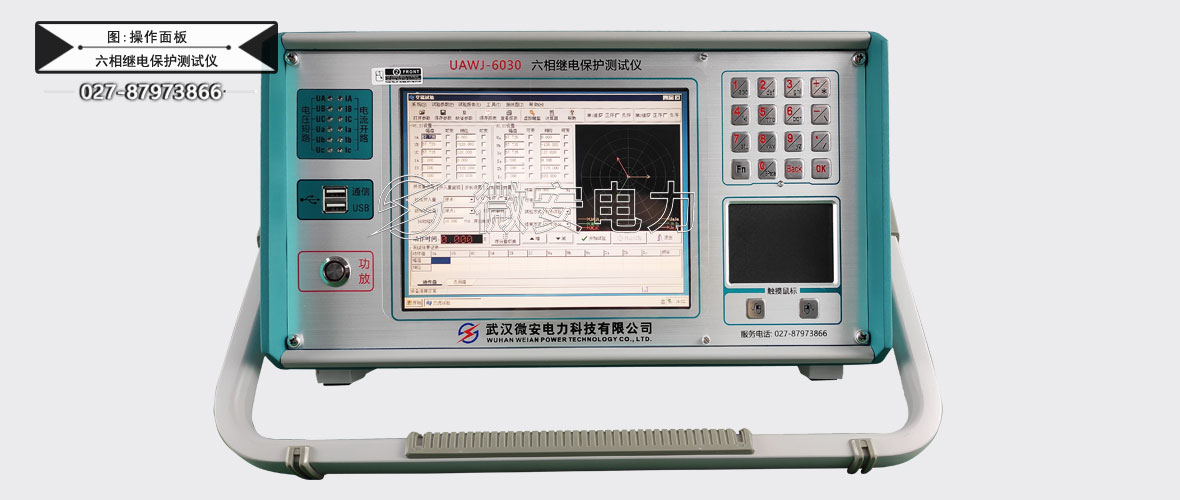

正面实拍

六相继电保护测试仪

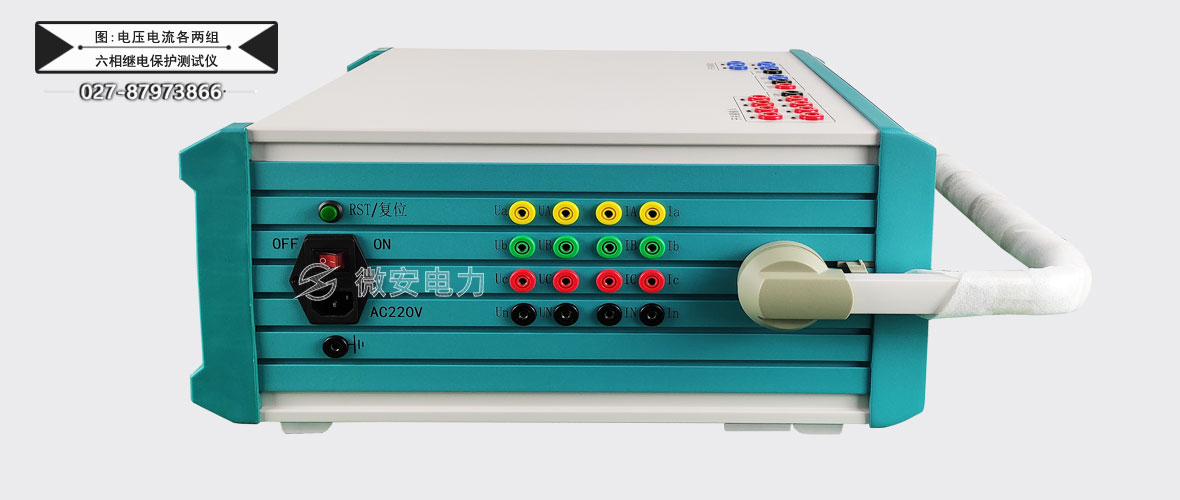

电压电流各两组

六相继电保护测试

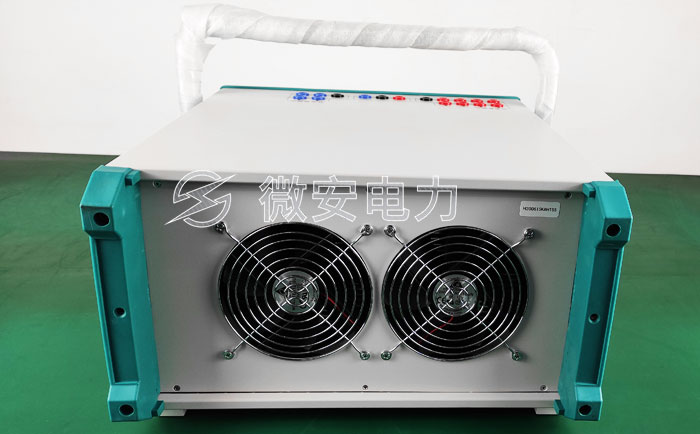

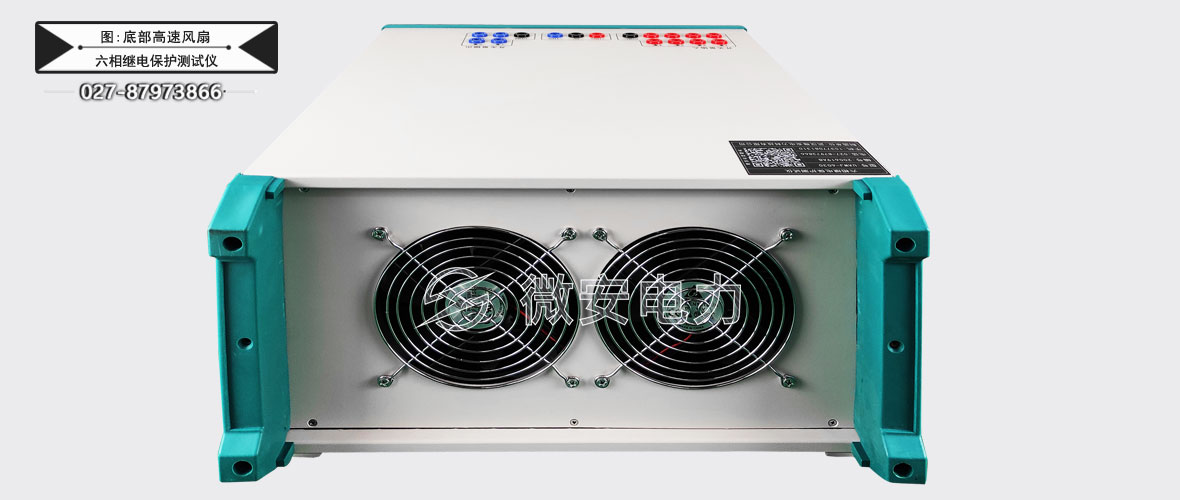

大功率散热风扇

六相继电保护测试仪

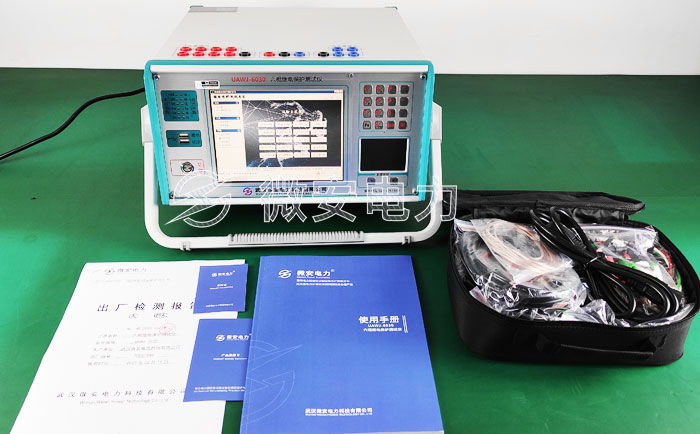

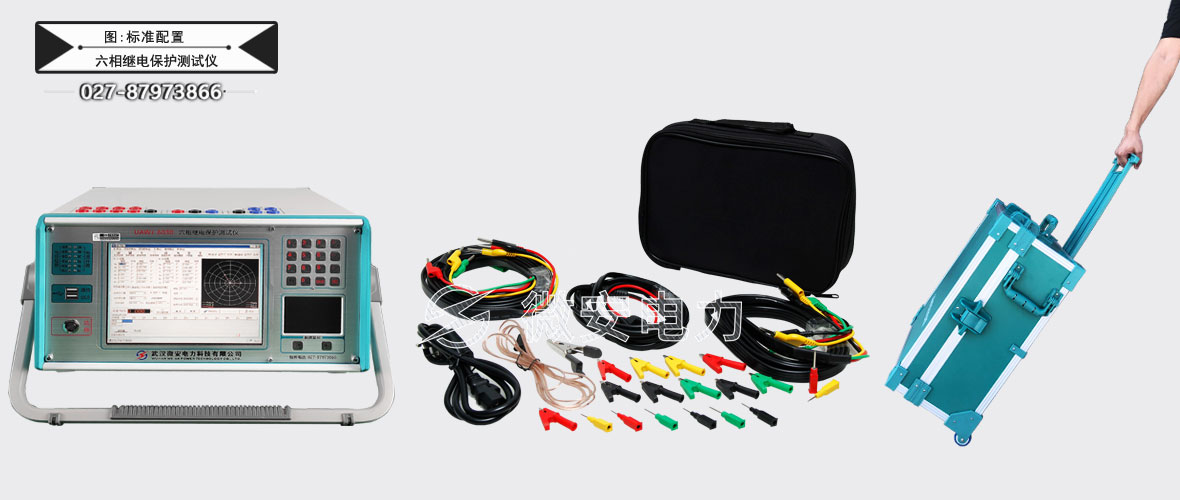

主机、测试线、出厂报告

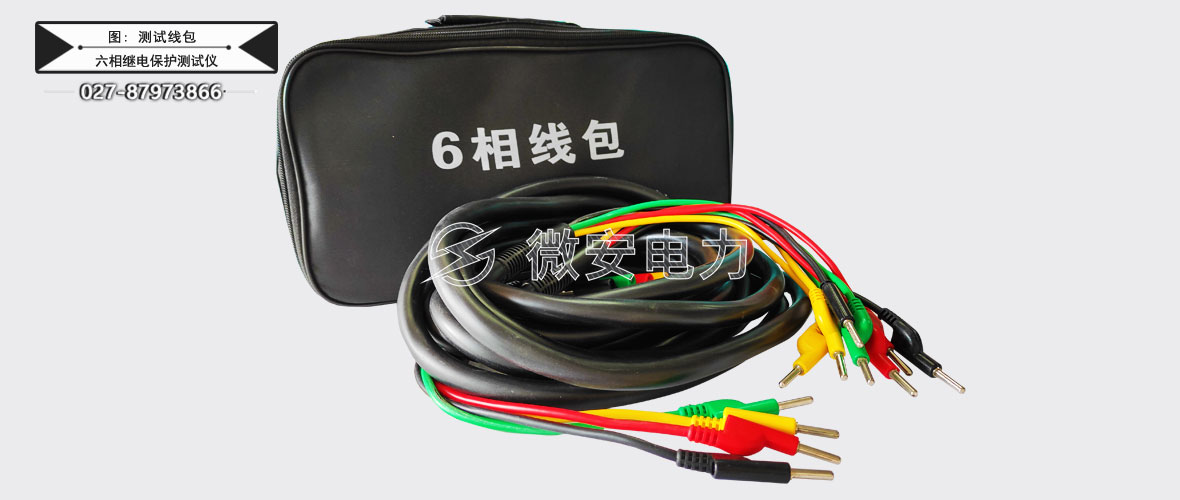

六相继电保护测试仪附件配件   --------Accessories

六相继电保护测试仪技术应用   --------Technology application

六继电保护测试仪功能

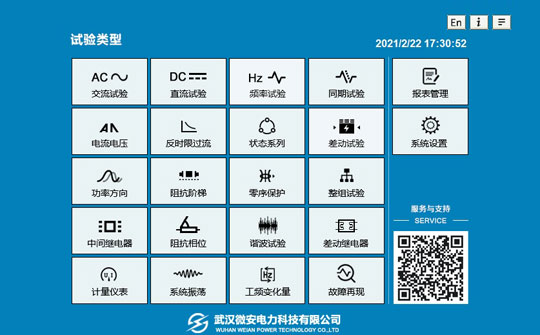

六继电保护测试仪功能测试功能

• 交流试验、直流试验、频率试验、同期试验

•电流电压、差动继电器、反时限过流、中间继电器

• 功率方向、阻抗阶梯、零序保护、整组试验

• 状态序列、阻抗相位、差动试验

• 谐波试验、工频变化量、

• 故障再现、系统振荡、计量仪表

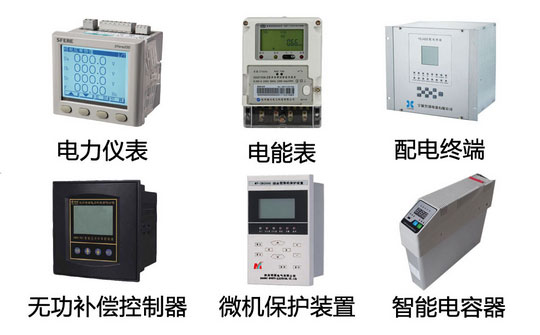

六继电保护测试仪功能应用范围

• 微机继电保护装置的出厂试验

• 微机继电保护装置的预防性试验

• 微机继电保护装置的交接试验

• 配电终端(DTU/FTU)的校验

• 电力仪表、无偿补偿控制器等设备的校验

• 做为标准测试电源,对各种自动化仪表校验

便携式三相继电保护测试仪应用范围
