一、试验变压器

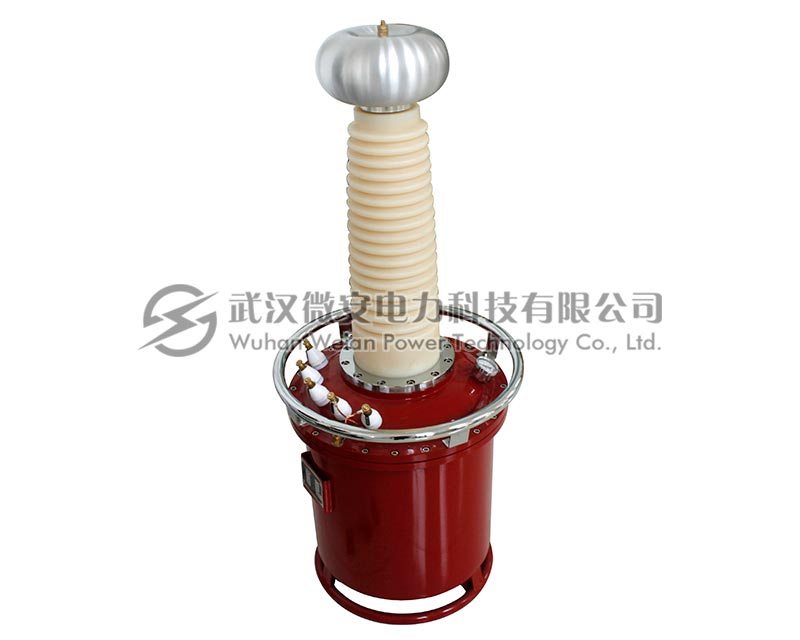

试验变压器是目前电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验最常用的设备,武汉微安电力研制的油浸式试验变压器具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点,常规的试验变压器按绝缘介质可以分为油浸式试验变压器、充气式试验变压器、干式试验变压器。

二、交流耐压试验

交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法

交流压试验所采用的试验电压比运行电压高得多,过高的电压会使绝緣介质 损失增大、发热,放电,会加速绝缘缺陷的发展,因此,从某种意义上讲,交流耐压试验是 种破坏性试验,,因此能有效地发现绝缘缺陷。所以交流耐压试验已成为保证安全运行的一个重要手段。

三、分析试验结果

一般情况下,在交流耐压试验过程中,被试品不发生击穿即认为合格,否则认为不 合格,具体通过以下几种情况进行分析判断

(1)通过表计指示的变化判断:接在试验回路中的电流表指示突然大幅度增大,一 般表明有击穿或局部放电现象,另外,高压侧电压表指示突然明显下降,也视为试品击穿

(2)通过试验变压器低压侧的控制回路电磁开关的动作情况判断:如果试验变压器低压 侧试验回路上过电流继电器整定适当,那么当被试品击穿时,因电流过大,继电器动作,电 磁开关跳开,所以通过电磁开关的跳闸可以判断被试品的击穿。但应注意区分,是否因整定 值过小,而使被试品在升压过程中的电容电流过大造成跳阐;或因整定值较大,即使被试品 放电或局部小电流击穿,开关也不一定跳开等。因此,对电磁开关的动作情况应进行具体分析

(3)通过耐压试验过程中发生的其他异常情况进行判断:如果升压或在规定耐压时间内 发生冒烟、出气、焦臭、闪弧放电等,都表明绝缘有缺陷

(4)通过耐压前后绝缘电阻值判断:绝缘良好的设备耐压前后绝缘电阻不应发生明 否则应查明原因
