高压开关动特性测试仪接线方法

发布时间:2019-09-30 14:42:53 阅读次数: 872次
详细介绍了高压开关测试仪在现场测试时的端口接线方法及分合闸电源控制接线方法,分合闸控制电源分为内触发和外触发,外触发方式接线本文有非常详细的接线方法及接线图

高压开关动特性测试仪接线方法

一、高压开关动特性测试仪断口接线方法

高压开关动特性测试仪共设二个断口测试输入接口,每个断口共四线,分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端,GND(黑线)静触头(三相短接),总共可对六断口的断路器(开关)的测试取样。

下图中以三断口和六断口断路器连接为例,断口测试输入接口都用上,连接方式为:A1、A2、接断口输入的黄线,B1、B2接断口输入绿线,C1、C2接断口输入红线,对于三相三断路器连接就只需用前一个断口测试信号输入接口,其中A1断口为主断口。(注:三断口,六断口断路器共一个公共地GND)

高压开关动特性测试仪

二、高压开关动特性测试仪分合闸控制接线方法

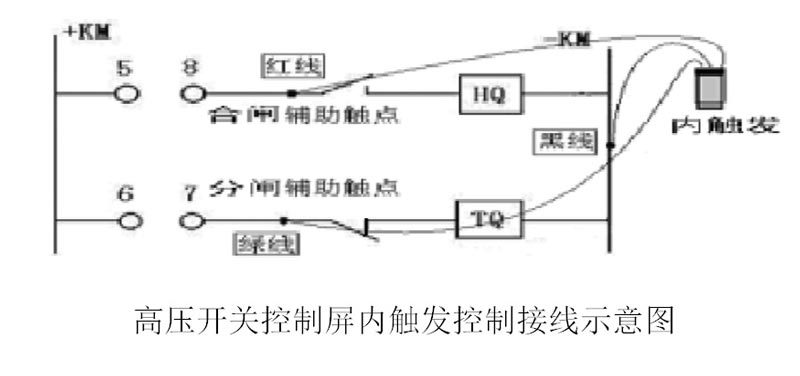

现场试验时,如果采用仪器内部电源,合闸控制线(红色)、分闸控制线(绿色)、公共线(黑色)接入到仪器面板的"内触发"端口(航空插头), 仪器 分+、合+、负 输出时,一般须接在辅助开关接点前(可有效保护线圈和仪器)。接线时注意切断高压开关装置自有的操作电源(断开刀铡或者拔掉保险),以免两种电源冲突,损坏仪器.

高压开关动特性测试仪

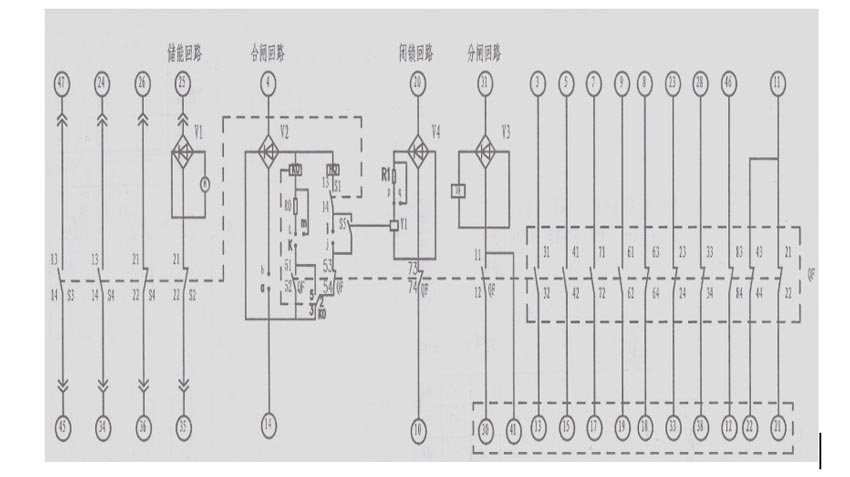

下面为VS1真空开关分合控制接线图:合闸红线接(4)、分闸绿线接(31),公共点(14)和(30)短接后接黑线。

高压开关动特性测试仪

二、高压开关动特性测试仪外触发接线方法

使用外部电源,先将控制线接入到仪器面板的"外触发"端口,然后仪器进行参数设置,将触发方式设置成外触发。测试时,先在特性测试菜单按确认键操作测试等待信号,再进行断路器合或分闸动作,即可采集到数据)。用户在接线前,应根据各种高压开关控制屏的接线图,仔细分析后接线。

高压开关动特性测试仪

#
